M8 塑胶组装连接器

螺钉压接 / 焊接系列 | 3芯/4芯/5芯 | A/B编码

M8 塑胶组装连接器

M8塑胶连接器采用高性能工程塑料外壳，重量轻、绝缘性能优异，是工业自动化传感器连接的理想选择。

嘉迅电气M8塑胶系列包含螺钉压接和焊接两种连接方式，满足不同应用场景需求。

螺钉压接焊接式 3/4/5芯 A/B编码

产品型号

螺钉压接系列 & 焊接系列

螺钉压接系列

产品图片	尺寸图	型号	订货号	芯数	编码	线缆出口直径
		M8-MS3A-PL-SC	800201	3芯	A-Code	3.5-5.5mm
		M8-FS3A-PL-SC	800202	3芯	A-Code	3.5-5.5mm
		M8-MS4A-PL-SC	800203	4芯	A-Code	3.5-5.5mm
		M8-FS4A-PL-SC	800204	4芯	A-Code	3.5-5.5mm

焊接系列

产品图片	尺寸图	型号	订货号	芯数	编码	线缆出口直径
		M8-MS5B-PL-WE	800205	5芯	B-Code	3.5-5.5mm
		M8-FS5B-PL-WE	800206	5芯	B-Code	3.5-5.5mm

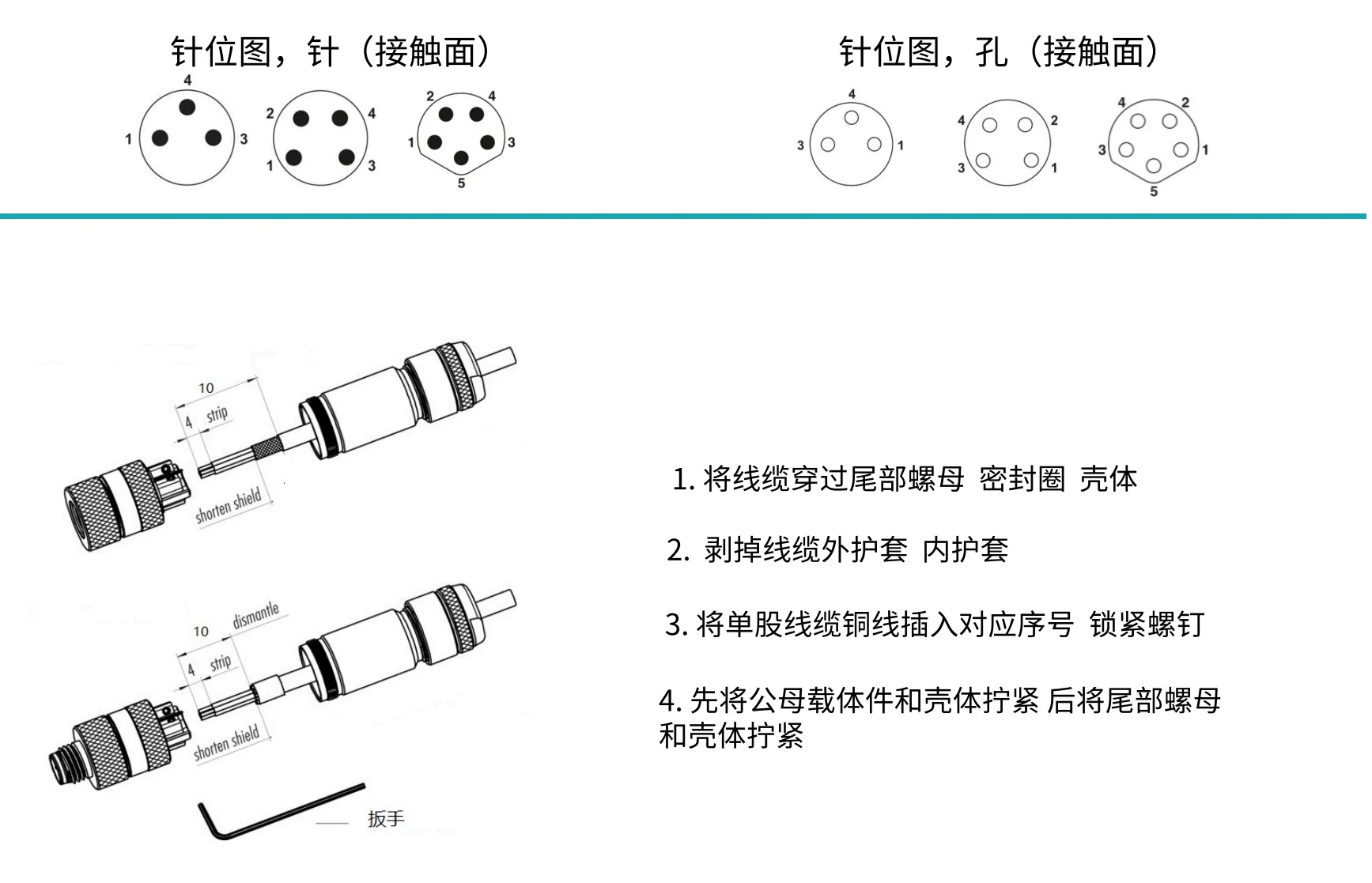

针位图与安装说明

技术规格

符合国际标准，品质可靠

参数项目	规格参数
连接器类型	M8塑胶连接器（螺钉压接/焊接）
编码类型	A-Code（3/4芯）/ B-Code（5芯）
芯数	3芯 / 4芯 / 5芯
额定电压	30V DC（A-Code）/ 60V DC（B-Code）
额定电流	3A
接触电阻	≤5mΩ
防护等级	IP67（插合状态）
插拔次数	≥100次
工作温度	-25°C ~ +85°C
外壳材质	高性能工程塑料
插针材质	铜合金镀金
密封材质	NBR / FKM（耐高温型）
线缆出口直径	3.5-5.5mm
认证标准	CE / RoHS / UL

产品系列

螺钉压接 & 焊接系列

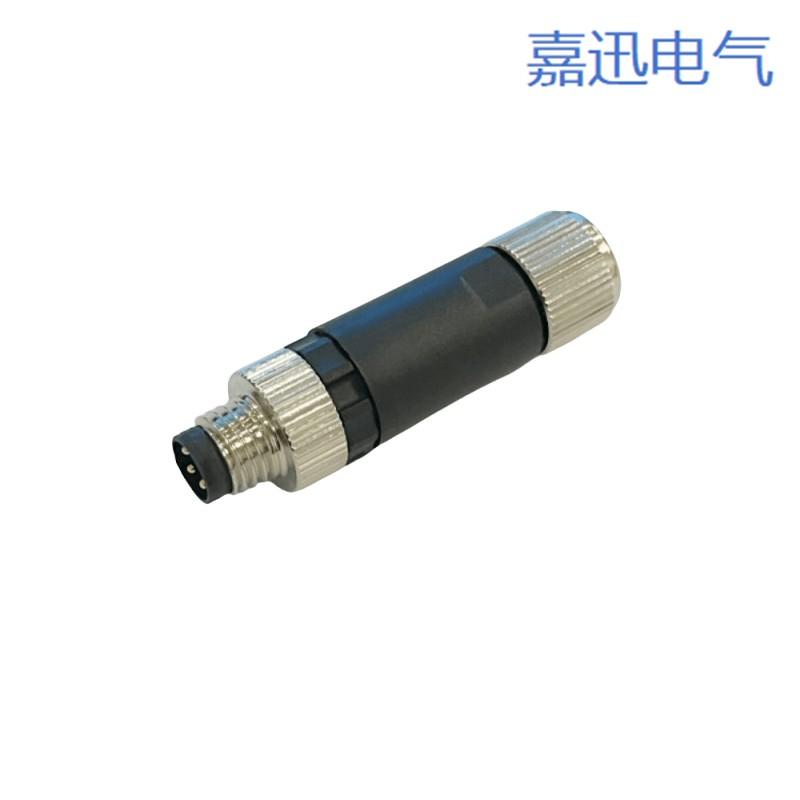

M8-MS3A-PL-SC

公头直头，3芯，A-Code，螺钉压接

订货号：800201

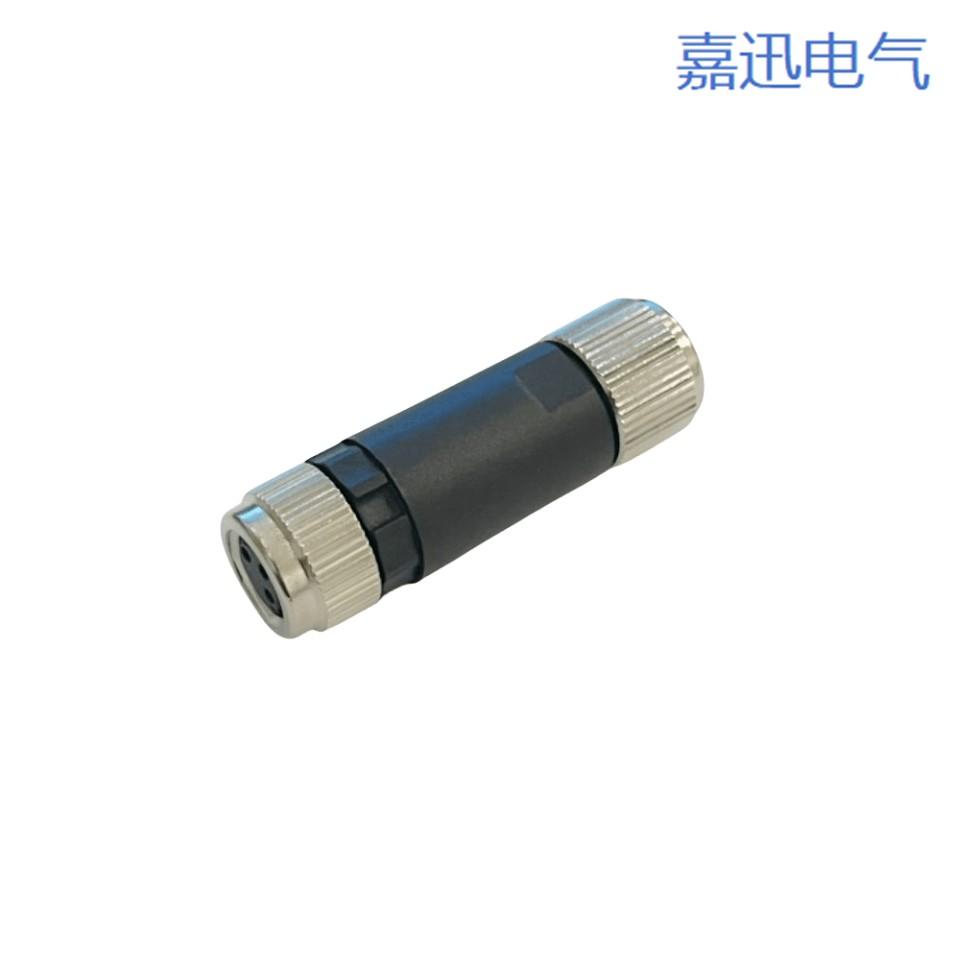

M8-FS3A-PL-SC

母头直头，3芯，A-Code，螺钉压接

订货号：800202

M8-MS4A-PL-SC

公头直头，4芯，A-Code，螺钉压接

订货号：800203

M8-FS4A-PL-SC

母头直头，4芯，A-Code，螺钉压接

订货号：800204

M8-MS5B-PL-WE

公头直头，5芯，B-Code，焊接式

订货号：800205

M8-FS5B-PL-WE

母头直头，5芯，B-Code，焊接式

订货号：800206

产品特点

精心设计，品质卓越

🔒

IP67防护

完全防尘，短暂浸水防护，适用于潮湿环境

⚡

低阻抗

铜合金镀金针芯，接触电阻≤5mΩ，信号传输稳定

🔧

两种连接方式

螺钉压接+焊接式，满足不同安装需求

🏭

工业级品质

工程塑料外壳，耐油、耐磨、耐腐蚀

应用领域

广泛用于各类工业自动化设备

👁️

接近传感器

电感式/电容式传感器连接

💡

光电传感器

光电开关、光幕连接

🎛️

编码器

增量式/绝对值编码器（B-Code）

⚙️

执行器

电磁阀、气缸连接
